绘图🚀CAD标注快捷键汇总与应用指南🛠

CAD标注核心概念

• 标注：在CAD图纸中用于表示对象尺寸、角度、半径、直径、坐标或注释的图形对象。
• 标注样式：控制标注外观（如文字高度、箭头样式、尺寸线等）的集合，通过DIMSTYLE命令管理。
• 关联性：标注与所标注的几何对象关联，当对象被修改时，标注会自动更新。

核心标注命令快捷键汇总

线性标注

• 命令：DIMLINEAR
• 快捷键：DLI
• 功能：用于标注两点之间的水平或垂直距离。

对齐标注

• 命令：DIMALIGNED
• 快捷键：DAL
• 功能：用于标注与标注点平行的直线距离，常用于斜线。

半径标注

• 命令：DIMRADIUS
• 快捷键：DRA
• 功能：用于标注圆或圆弧的半径。

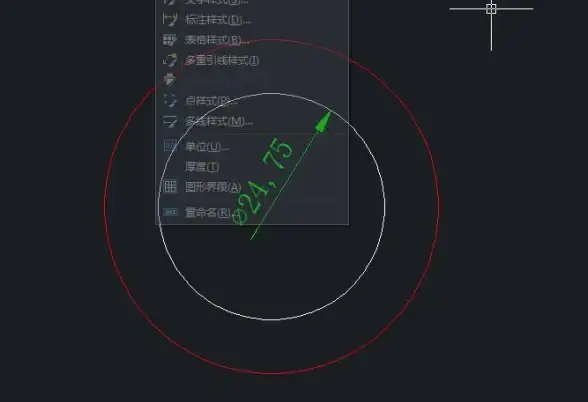

直径标注

• 命令：DIMDIAMETER
• 快捷键：DDI
• 功能：用于标注圆或圆弧的直径。

角度标注

• 命令：DIMANGULAR
• 快捷键：DAN
• 功能：用于标注两条直线之间的夹角或圆弧的角度。

连续标注

• 命令：DIMCONTINUE
• 快捷键：DCO
• 功能：从上一个标注或选定标注的第二条尺寸界线处创建连续标注。

基线标注

• 命令：DIMBASELINE
• 快捷键：DBA
• 功能：从上一个标注或选定标注的第一条尺寸界线处创建基线标注。

快速标注

• 命令：QDIM
• 快捷键：QDIM
• 功能：快速创建一系列基线、连续、并列或坐标标注。

圆心标记

• 命令：DIMCENTER
• 快捷键：DCE
• 功能：创建圆或圆弧的圆心标记或中心线。

标注样式管理器

• 命令：DIMSTYLE
• 快捷键：D
• 功能：创建和修改标注样式，统一控制所有标注的外观。

编辑标注文字

• 命令：DIMTEDIT
• 快捷键：无统一快捷键，常通过双击标注文字进行编辑。
• 功能：移动和旋转标注文字。

编辑标注

• 命令：DIMEDIT
• 快捷键：DED
• 功能：用于倾斜尺寸界线或旋转标注文字。

应用指南与操作技巧

1. 标注前设置样式：在开始标注前，务必使用D（DIMSTYLE）设置好符合制图标准的标注样式，避免后期批量修改。
2. 利用对象捕捉：启用F3（对象捕捉）功能，确保标注点准确捕捉到图形的关键点（如端点、交点、圆心），保证标注的精确性。
3. 连续与基线标注的起点：使用DCO和DBA前，必须已存在一个线性或角度标注作为基准，或手动选择一个基准标注。
4. 快速修改多个标注：如需批量修改标注样式，只需在标注样式管理器中修改对应的样式，所有使用该样式的标注将自动更新。
5. 编辑标注文字：双击标注文字可直接进入编辑状态，可在原尺寸前添加前缀（如%C表示直径符号）或后添加后缀（如±0.05）。
6. 调整标注位置：选中标注后，拖动其夹点（蓝色方框）可以灵活调整尺寸线、尺寸界线和文字的位置。
7. 保持图纸整洁：合理使用图层管理，将所有标注放在单独的图层上，便于统一控制显示和打印。

高级与特色功能

• 公差标注：在标注样式管理器或特性面板中，可以设置尺寸的公差形式（如对称、极限偏差等）。
• 多重引线：使用MLEADER命令进行注释和引出说明，常用于标注材料、编号或工艺要求。
• 检验标注：使用DIMINSPECT命令添加检验信息，强调标注的重要性。
• 标注打断：使用DIMBREAK命令使标注、尺寸延伸线或引线绕过其他对象，增强图纸可读性。

注意：不同版本的CAD软件（如AutoCAD, 中望CAD等）快捷键可能略有差异，但核心命令名称通常一致，若上述快捷键失效，可通过输入完整命令名执行，建议在实际软件中通过ALIASEDIT命令确认或自定义快捷键。
